MF2520

  • l 机床外形图 1、控制电箱 6、砂轮升降拖板 11、自动走刀定位器 2、变频器控制面板 7、升降刻度环 12、水泵 3、砂轮升降调节手轮 8、走刀定位器锁紧手柄 13、自动走刀装置 4、工作灯
  • 咨询热线:13535815147
prevnext


▲产品描述

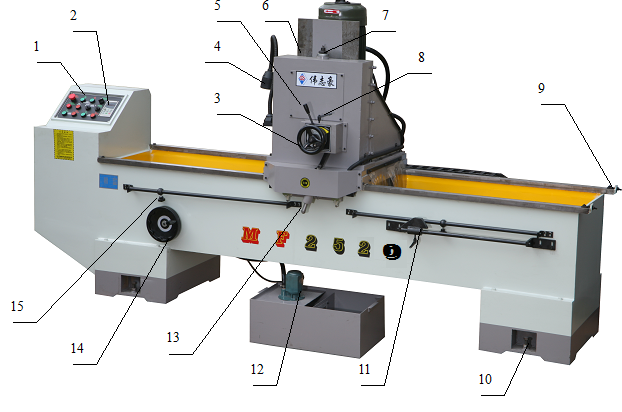

*机床外形图



MF2520直线直刀刃磨刀机厂家1



1、控制电箱          6、砂轮升降拖板         11、自动走刀定位器
2、变频器控制面板    7、升降刻度环           12、水泵
3、砂轮升降调节手轮  8、走刀定位器锁紧手柄   13、自动走刀装置
4、工作灯            9、轨道钢片调节螺丝     14、电磁盘角度调节手轮
5、走刀量调节杆     10、机架平衡调节螺丝     15、行程调节定位手柄

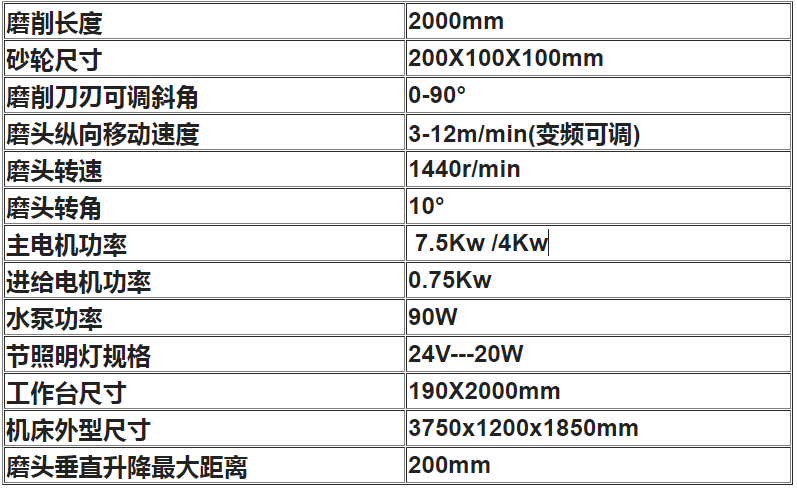

机床的主要技术参数






可以磨旋切刀/像较刀片/破碎刀/木工刨刀/直刃刀
磨刀机主要用途与使用范围
直线磨刀机本机床主要用于刃磨各种不同角度的直刃刀具,直线磨刀机适合于家具厂、木材加工厂、印刷厂、纺织厂等行业的各种不同类型的直刃刀具。该机主要由床身、工作台、溜板、磨头、自动进刀、电气、冷却等七大部分组成,各部分结构合理紧凑,外形布置美观合理。
本机床还设置有手动与自动进刀磨削装置,直线磨刀机自动进刀量可根据实际需要调整定位杆的位置,控制走刀量,电磁盘可回转0-90°调整角度,夹刀采用电磁吸盘,夹紧安全可靠,磨头走刀采用变频器调速,走刀速度可根据工件加工需要在0-60Hz范围内匀速调整,磨削质量得到可靠地保证。为更好的协助您了解本机的结构、性能和保养,请阅读以下有关使用说明、及变频器的使用操作手册。



l 试机前的准备
1、将本机放置于平整的地面,直线磨刀机调整机身下面的水平调节螺丝,使整机处于水平状态,接好与本机相符合的电源电压,且要有良好的接地线性能。
2、清洁干净轨道和刀架以及钢片条,需打少许润滑油。
3、直线磨刀机检查砂轮夹板的连接螺丝是否锁紧,砂轮不得有明显的偏摆和振动。
4、接好电源后,打开急停按扭BS0,再打开变频器的旋纽开关,试开行程走刀按扭BS2或BS3方向无误后,再试开砂轮电机按扭BS4。
5、根据所需刃磨刀具的长度,调整好行程调节手柄的位置。
l 机床的使用与调试:
1、直刀刃磨机砂轮的安装与修正
安装或更换砂轮时,首先转动砂轮升降手轮,将砂轮接近工作台,拧下螺母,将经过修正和通过平衡试验的砂轮装在砂轮轴上,并锁紧螺母。将金刚石刀(用户自备)插入砂轮修正架中心孔,锁紧螺丝,将修正器放在工作台上,调短砂轮行程,接通电磁盘的电源,开机即可进行砂轮刃口面的修正。
当砂轮高度磨损到一定的程度时,需要更换砂轮,新砂轮在更换前,应和砂轮盘装在一起,在平衡架上或在动平衡机上进行平衡试验,(注意:调平衡时应先调整平衡架至水平位置)若不平衡时,可调整平衡块在砂轮圆圈上的位置,使砂轮平衡为止。
2、磨头行走平稳性的调整
机床磨头部分选用专用的磨床磨头轴承,以及磨头主轴通过特殊处理,提高了磨头的使用寿命。另外磨主轴轴承间隙可在主轴上端的两个调节螺母进行调节,调整时要松开护罩盖上的螺丝。
磨头行走的平稳性是依靠溜板底部的四个滚动轴承与导轨面接触均匀性来保证的,滚动轴承均需要紧贴导轨面,行走时其磨头不得有摆动,需要调整时拆开滑座上的护罩,转动轴上的偏心螺丝,可调整轴承与轨道的间隙。工作台滑轨轴承使用的双列向心推力轴承,可以承受二个方向的轴向负荷,有很强的力矩负荷能力。磨头行走的速度在控制面板上0-60HZ的速度,可根据工件的进刀量、以及工件表面光洁度的需要适量调整。

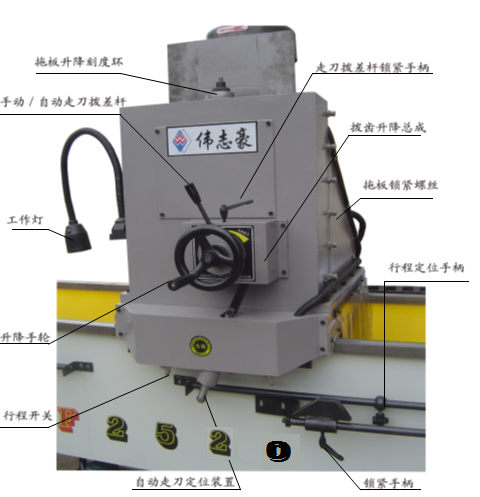

MF2520直线直刀刃磨刀机厂家12
3、磨刀机厂家砂轮工作行程的调整
磨削不同长度的刀片时,根据被刃磨刀片的长度,直线磨刀机移动行程调节手柄,可进行砂轮工作行程的调整,调整距离时,应使砂轮的行程超出刀片长度30—50mm为宜
4、磨刀机厂家砂轮的垂直进刀的调整
调整垂直进刀是依靠转动滑座上的内波手轮来实现的,砂轮升降手轮顺时针方向旋转一周,直线磨刀机进刀量为0.5mm,逆时针方向则为退刀。砂轮与工作台约有±10°垂直角度的调整。
在磨削过程中,应注意进刀量,每次的进刀量不宜过大,以0.05-0.3mm为宜,若进刀量过大会使刀具刃口烧坏,直线磨刀机影响刀具的磨削质量。(注意:必须在首尾微量进给,防止砂轮与刀具碰撞)

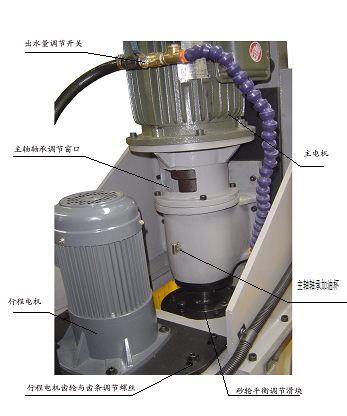

MF2520直线直刀刃磨刀机厂家3
5、磨刀机厂家手动与自动进刀装置的的调整
调整好磨头的行程后,直线磨刀机再将自动进刀锁紧手柄滑座移至适当的位置,锁紧可调手柄。(此机构采用扛杆的原理设计)调整手动进刀时松开进刀锁紧手柄,将进刀量调整手柄杆放在手动进刀位置即可,直线磨刀机自动进刀将进刀量调整杆放在实际所需要的位置,自动进刀量可在0-0.24mm的范围内调整。
6、工作台面角度的调整:
磨削不同角度的刀具时,直线磨刀机可根椐刀具角度的需要,调整刀架上的刻度环位置,刀架可在0-90°的范围内调整,调整刀架角度时,应先松开两端的固定手柄,然后调整适当的角度,再锁紧两端的手柄。
为方便刀具角度的调整以及砂轮的修正,本机床电路的行程设置有点动与自动调节两种方式,如将旋纽放在点动的位置时,按住右向按纽砂轮向右行走,按住左向按纽时砂轮向左行走,松开即停止,这样提高了砂轮与刀具对刀时的效率。如正常使用时旋纽必须放在自动的位置。

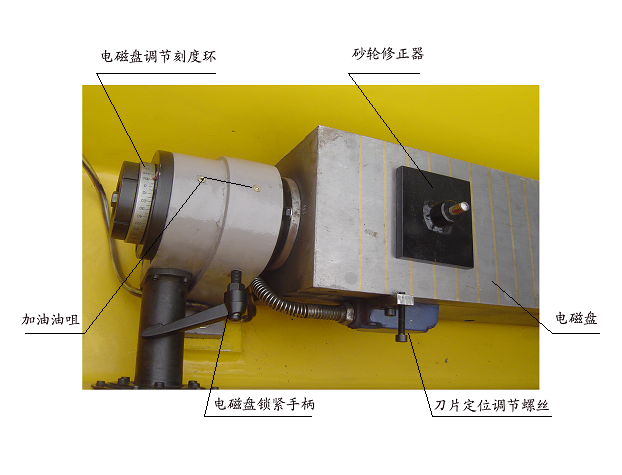

MF2520直线直刀刃磨刀机厂家14

7、磨刀机厂家刀具的夹紧与定位:
将刀具放在电磁盘上,直线磨刀机锁好随机配备的定位板。直刀刃磨机在确定好刀刃的磨削位置后,再按控制板上的电磁吸盘开关按扭,使刀具被吸牢。然后转动调节电磁吸盘角度调节手轮,使砂轮与刀具的磨削刃角吻合。启动控制板上砂轮电机按钮即可磨削。(注意:电磁吸盘的电源与砂轮主电机的电源是互锁的,必须先打开变频器开关,然后启动电磁盘,如电磁吸盘没上电,砂轮电机就不起动了。)当工件磨削完毕后,按控制板上的退磁按钮,可快速退磁。




磨刀机厂家注意事项
1、直刀刃磨机每班使用完后请清洁干净轨道和刀架,去除轨道和刀架上的污渍,轨道上应每班加一次油,因为磨刀机是一种比较精密的机器,所以使用时一定要保持轨道和刀架清洁。
2、经常用金刚石笔修正砂轮的锋口,以免砂轮封口影响刃磨质量,应特别注意砂轮磨损到一定的程度时应及时更换砂轮
3、开动机器时,不得进行润滑和清除铁屑工作
4、经常检查电机和各轴承的温升不得越过60°。
5、必须使用配备的防护罩,以确保机床与操作者的安全。
6、不熟悉本机床结构和性能的人,不允许操作,以免误操作损坏机床。
电气原理图
